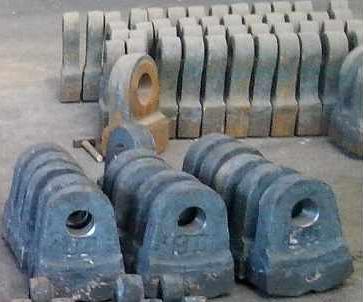

高鉻合金錘頭跟高錳鋼錘頭材質(zhì)不同，所以耐磨性不一樣，高鉻合金制的錘頭耐磨性強(qiáng)，硬度高，韌性差，而高錳鋼材質(zhì)通常標(biāo)號(hào)為Mn13Cr2耐磨性中等但是韌性好，不斷裂不掉塊，兩者前者比后者耐磨，后者比前者韌性強(qiáng)，所以沒(méi)有材料是完美解決這兩種問(wèn)題的，個(gè)人覺(jué)得短時(shí)間內(nèi)高鉻合金錘頭的地位是不可代替的，因?yàn)槌杀颈仨毧刂频娇蛻裟芙邮?，市面上也有一些合金，比如高釩合金耐磨性已經(jīng)超越了高鉻合金錘頭，但是為什么沒(méi)有普及開(kāi)呢，原因就在價(jià)格，價(jià)格決定市場(chǎng)，別人不接受你的價(jià)格必定不會(huì)接受你的材質(zhì)和你的耐磨性。
對(duì)于抗磨鑄鐵而言，韌性或斷裂抗力具有重要的意義。因?yàn)轫g性低可能導(dǎo)致部 件的斷裂，這不僅使部件產(chǎn)生早期失效，更重要的是有可能發(fā)生設(shè)備和人身事故。盡 管一次沖擊和重復(fù)沖擊時(shí)對(duì)材料的斷裂存在差異，但由于一次沖擊試驗(yàn)具有試驗(yàn)周 期短、設(shè)備簡(jiǎn)單等優(yōu)點(diǎn)而被企業(yè)廣泛接受。此外，斷裂韌度：值和動(dòng)態(tài)斷裂韌度較好地描述了材料在裂紋擴(kuò)展時(shí)所要消耗功的大小，它不僅具有數(shù)據(jù)重復(fù)性好且 對(duì)組織微小變化高度敏感，因此在材料研究領(lǐng)域被廣泛用來(lái)描述材料的韌性。
雙金屬?gòu)?fù)合錘頭高鉻合金部分的韌性和組織中碳化物的形態(tài)、數(shù)量、分布以及基體的種類(lèi)等有關(guān)， 還與成分和熱處理制度有關(guān)。含碳量（質(zhì)量分?jǐn)?shù)，%）或碳化物數(shù)量（體積分?jǐn)?shù)%）， 對(duì)高鉻鑄鐵動(dòng)態(tài)斷裂韌度尺的影響見(jiàn)圖3-20。由圖可見(jiàn)，當(dāng)碳化物數(shù)量較少 時(shí)，不同基體的數(shù)據(jù)拉的較開(kāi)，而隨碳化物數(shù)量增加，拉開(kāi)的程度逐漸減小。這說(shuō) 明在碳化物數(shù)量較少時(shí)基體組織對(duì)韌度起支配作用，而隨碳化物數(shù)量增加，降低韌 度的主要因素已轉(zhuǎn)向碳化物本身。同時(shí)值得注意的是，在四種基體中含碳量低 的合金并不具有高的值，這可能和碳化物呈網(wǎng)狀分布有關(guān)。
高鉻鑄鐵的硬度主要取決于高鉻鑄鐵中碳化物的硬度、數(shù)量及基體組織，而基體組織則取決于熱處理制度和所選定的化學(xué)成分。
掃一掃，關(guān)注我們有驚喜
